مطابق IEC 60641-1 نوع B4/1

ساخته شده از پرس برد

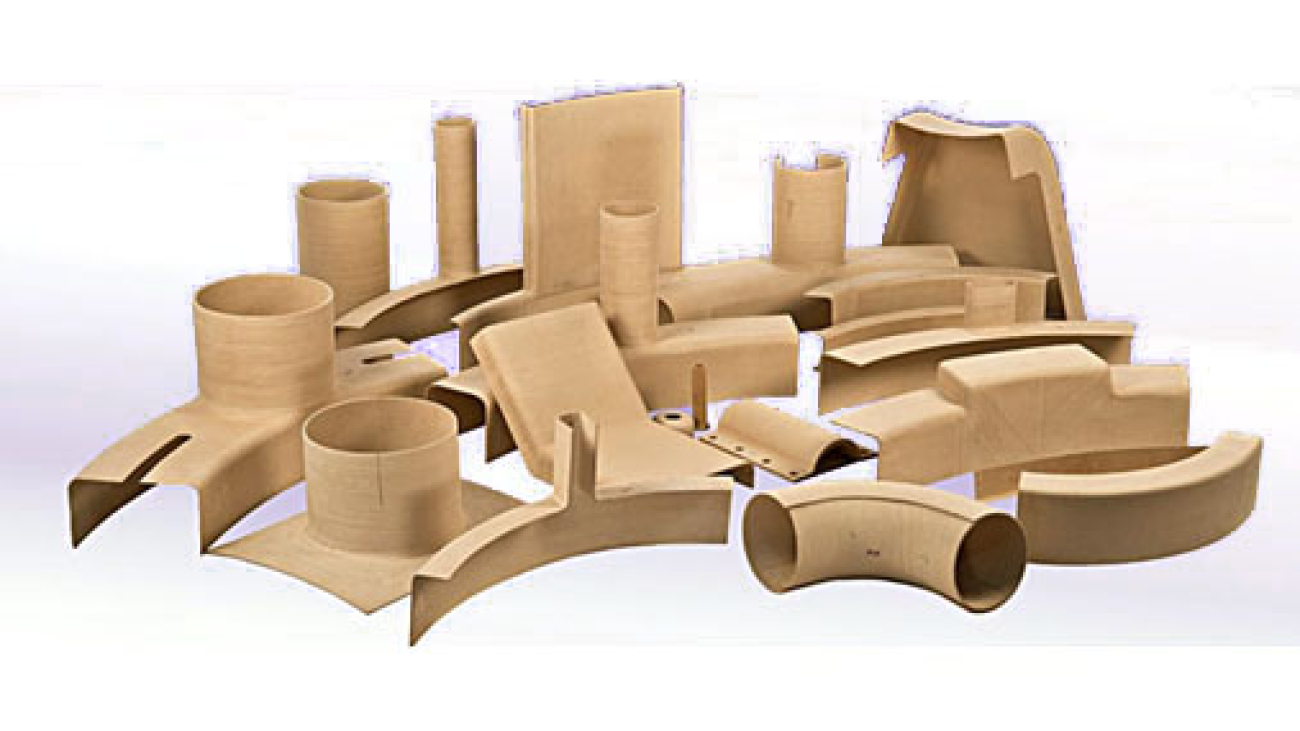

قطعات عایقی فرم دار که  طی فرآیند ریختگی ساخته می شوند، برای تکمیل ساختار عایقی در بوبین های فشار قوی به کار می روند. این قطعات مطابق درخواست مشتری در شکل ها و اندازه های مختلف تولید می شوند

ساخته شده از پرس برد

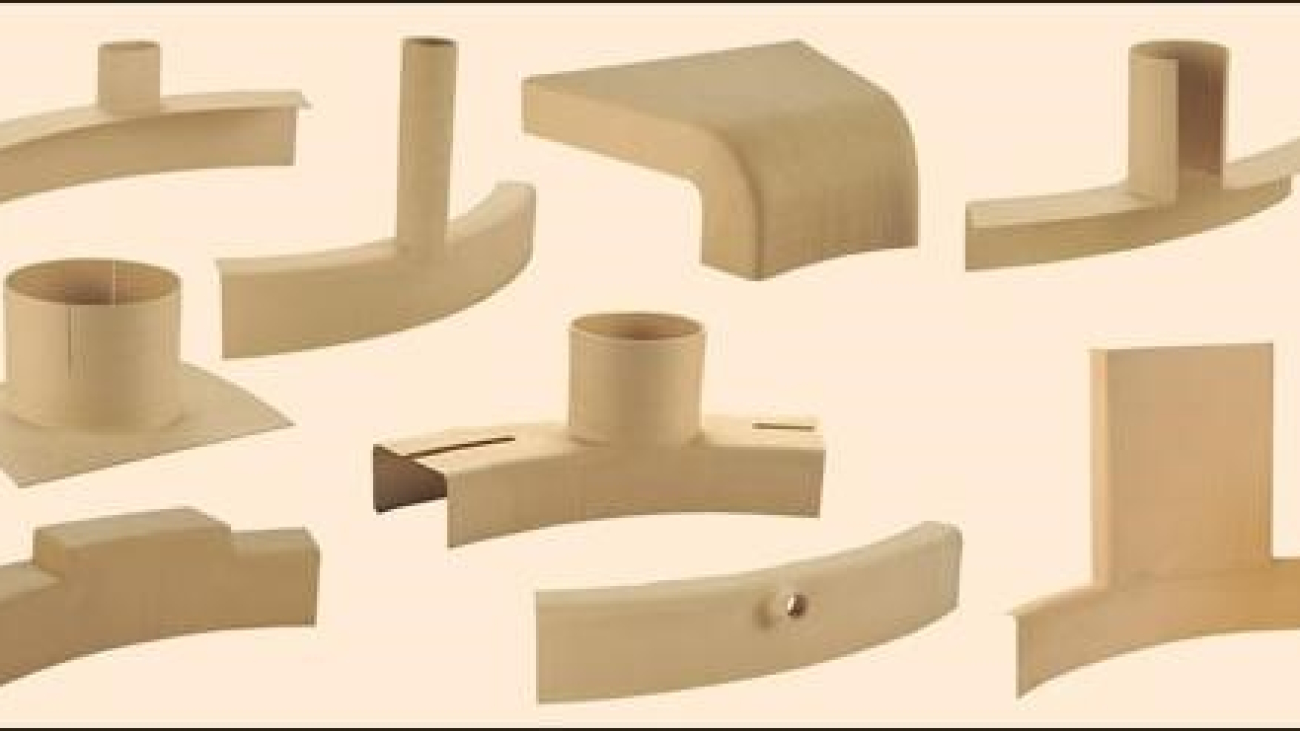

قطاع های خرطومی و پوزه ای که برای عایق نمودن پایانه فشار قوی مورد نیازند، در اشکال و ابعاد مختلفی ساخته می شوند و بدون هر مشکلی قابلیت هم پوشانی و انطباق با نبشی های محافظ داخلی و خارجی را دارند.

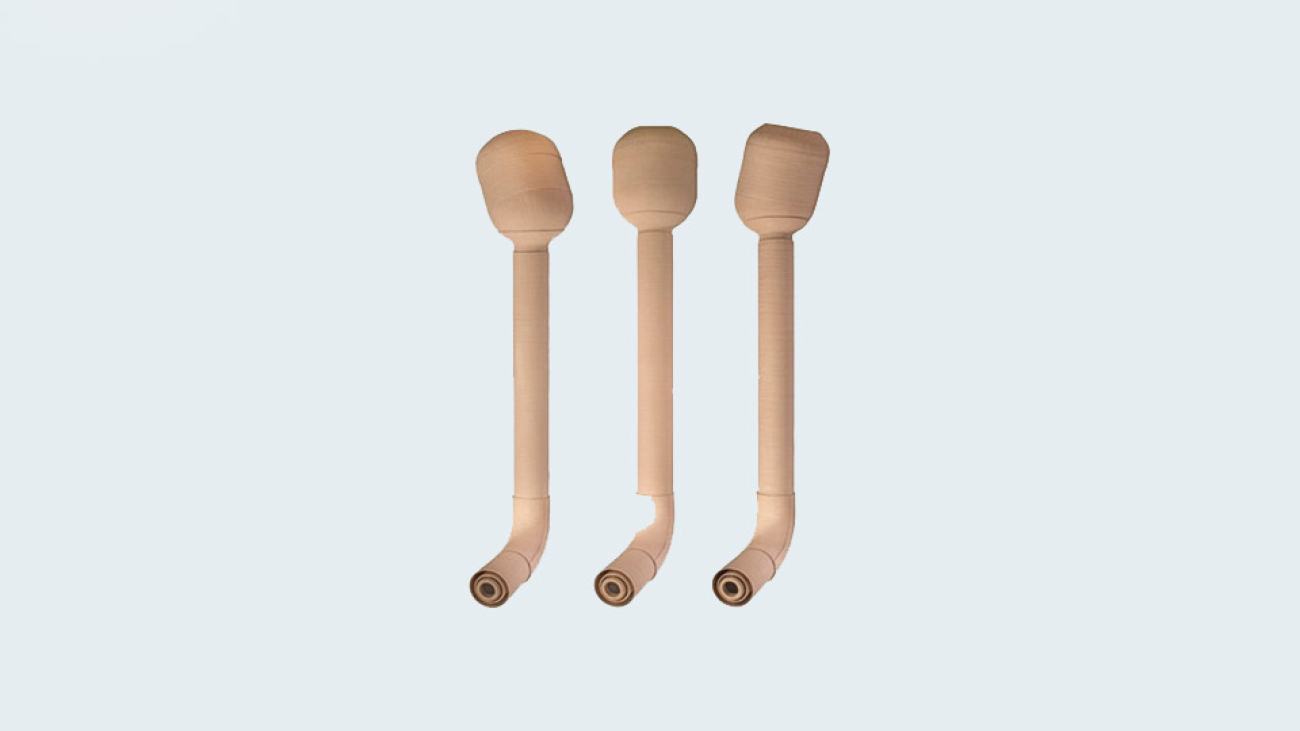

خروجی های فشار قوی ساختارهای عایقی ویژه ای هستند که در سمت فشار قوی ترانسفورماتورهای قدرت برای هدایت خروجی فشار قوی سیم پیچ از دیواره تانک به بوشینگ با ضریب ایمنی بالا استفاده می شوند.

طراحی خروجی های فشار قوی مبتنی بر هسته فلزی پوشش داده شده با تعداد لایه های مناسب از پرس برد فرم دار می باشد. تعداد لایه ها بستگی به حداکثر تنش میدان الکتریکی در کانال های روغن دارد و در طراحی آن حداکثر ضرایب ایمنی در نظر گرفته می شود.

• نبشی محافظ لبه خارجی (Cap Ring)
• نبشی محافظ لبه داخلی (Angle Ring)

ساخته شده از پرس برد

استفاده از نبشی های محافظ داخلی و خارجی در ساختار عایقی ترانسفورماتور، تنش های الکتریکی را در مجاورت کانال های روغن مرتفع ساخته و آستانه ولتاژ تخلیه جزئی را افزایش می دهد. این قطعات دارای ثبات ابعادی هستند و از این رو می توان به سرعت و ایمن به شکل قطعات ˚۳۶۰ نصب شوند.

شعاع قطعات به گونه ای انتخاب می شود که با دقت هرچه بیشتر با الگوی میدان الکتریکی مطابق باشند.

بر اساس استاندارد IEC ۶۰۶۴۱-1 تیپ B3.1

شیلد رینگ ها دارای هسته ای از جنس پرس برد لایه ای می باشند که با  نوار مسی پوشش داده شده (metalize) و سپس توسط نوارهای کاغذی کرپ در لایه های متناسب و طراحی شده پوشش داده می شوند.

بر اساس استاندارد IEC 60641-1 تیپ B3.1

حلقه های عایقی به همراه چوبچه ها برای هدایت جریان روغن و به عنوان فاصله انداز در انتهای سیم پیچ ها در محور طولی مورد استفاده قرار می گیرند. آنها همچنین به همراه کنده کمانی ها در استحکام محل قرار گیری کانال های بوبین نقش دارند.

بر اساس استاندارد IEC ۶۰۶۴۱-1 تیپ B3.1

تیرک هایی با سطح مقطع مربع در کانال های محوری روغن به منظور ایجاد و حفظ فاصله بین سیلندر ها مورد استفاده قرار می گیرند . رایترها نیز برای ایجاد و حفظ فواصل عایقی و کانال های شعاعی روغن بین حلقه های سیم پیچ بشقابی ( دیسکی ) بکار برده می شوند از آنجایی که تیرک ها و رایترها در معرض میدانهای قوی الکتریکی و تنش های مکانیکی استاتیکی و دینامیکی ناشی از اتصال کوتاه می باشند بایستی دارای ویژگی های منحصر بفردی باشند که در پرس بردهای سلولوزی یافت می شودکه با دقت بالا و تحت فرایند کنترل شده ای ماشین کاری می شوند ، بطوری که با شعاع زنی مناسب اثر مخربی به عایقهای مجاور نداشته باشد . بر خلاف رایترهای پانچ شده ، رایترهای ماشین کاری شده به طور قابل ملاحظه ای مقدار کمتری فیبر به روغن ترانس پس می دهند که تٲ ثیر مثبتی در استحکام دی الکتریک روغن خواهد داشت.

بر اساس استاندارد IEC ۶۰۶۴۱-1 تیپ B3.1

بدلیل استحکام مکانیکی بالا ، امکان استفاده مستقیم سیلندر ها روی قالب سیم پیچ ها به عنوان سیلندر های نگه دارنده سیم پیچ حتی برای ترانسفور ماتورهای با ابعاد محدود وجود دارد این سیلندر ها بطور کامل قابلیت اشباع با روغن ترانس را دارا بوده و مخاطرات ناشی از محبوس شدن حباب هوا یا ملکول های آب در آن مرتفع می شود.

هر چند که سیلندر های ساخته شده از جنس پرس برد فرم داده شده از لحاظ دی الکتریک رفتاری شبیه به کاغذ های عایقی نرم از خود نشان می دهند ولی دارای ثبات ابعادی و قابلیت بارگذاری مکانیکی بالائی می باشند.

بر اساس استاندارد IEC ۶۱۰۶۱

این قطعات با ماهیت چوبی و برای تحمل نیروهای محوری بسیار بالای اتصال کوتاه در ترانسفور ماتور طراحی و ساخته می شوند .استحکام دی الکتریکی بالا به همراه طراحی بهینه به نحوی که کمترین میزان فاصله هوائی را داشته باشند و نیز ثبات ابعادی از خصوصیات این قطعات می باشند.

طرحهای مختلفی از نظر شکل و ابعادی از این قطعات قابل ساخت و ارائه است.

ساخته شده از

برد ترانسفورماتور

مطابق با IEC 60641 – 1 Type B 3.1

چسبیده به ترانسفورماتور

کاغذ فشرده

مطابق با IEC 60641 – 1 type 2.1

در بسیاری از موارد، نواردندانه یا نردبان‌ها، ساختار سیم‌پیچ بسیار کارآمدی را ممکن می‌سازند. اینها را می‌توان به سرعت در تمام ابعاد مورد نیاز تهیه کرد.
